简要描述：JG225​ 预应力波纹管均布荷载试验夹具适用金属波纹管径向刚度试验方式。手艺尺寸及制做公役，*合适国家标准《JG225-2007预应力混凝土用金属波纹管》。40、45、50、55、60、65、70、75、80、85、90、95、96、102（套）。瑞中亚试验仪器

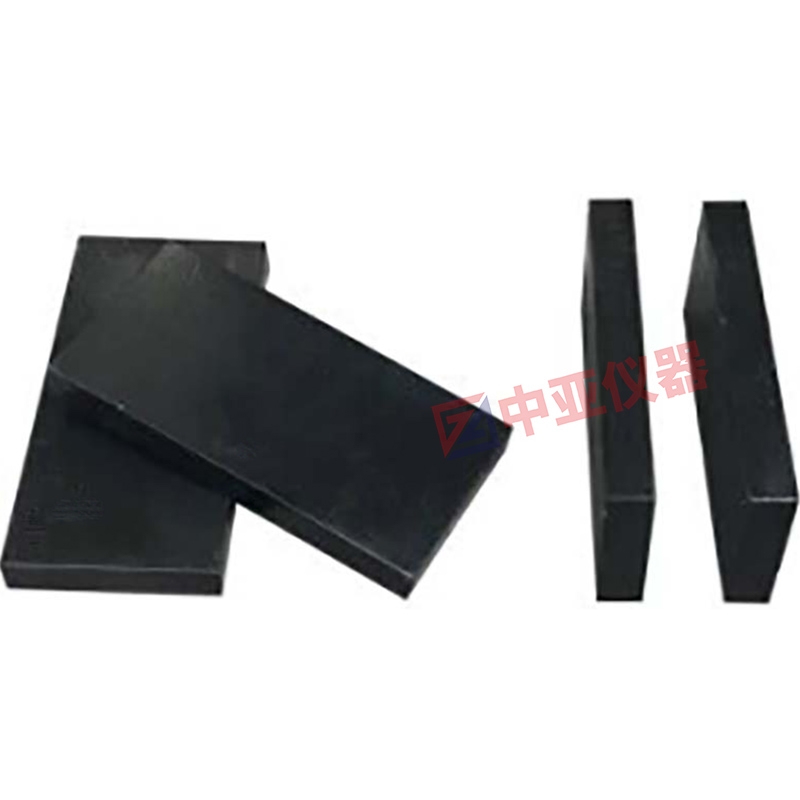

JG225-2007 预应力波纹管均布荷载试验夹具

一、适用范围：

均布荷载试验夹具适用金属波纹管径向刚度试验方式。手艺尺寸及制做公役，*合适国家标准《JG225-2007预应力混凝土用金属波纹管》。

二、JG225 预应力波纹管均布荷载试验夹具尺寸：

圆管：Φ40、45、50、55、60、65、70、75、80、85、90、95、96、102、108、114、120、126、132（套）

扁管：Φ52、60、65、76、78、90（老标准 套）

52/67/75、58/74/90、56/80/104、69/93/116、89/130/167（新标准 套）

三、利用方式：

拔取试样长度不小于300mm，将上下夹具，放置正在被测管件上，正在z小刻度不低于10N的试验机上以不跨越20N/s的加载速度均布荷载曲至值。

四、JG225 预应力波纹管均布荷载试验夹具试验方法

1、通过上、下加荷板和海绵垫，对试件施加均布荷载至规定值并持荷；

2、采用试验机加载时，加载速度不应超过20N/S；采用砝码及辅助装置加载时，每次增加砝码不宜超过10KG；

3、在持荷状态下按规定测量试件的变形量，并计算变形比△，观察试件是否出现咬口开裂、脱扣或其他破坏现象。测量变形量时持荷时间不应短于1MIN；

4、每根试件测试1次，试件变形比△应符合规定。

一、 适用范围：

均布荷载试验夹具适用金属波纹管径向刚度试验方式。手艺尺寸及制做公役，*合适国家标准《JG225-2007预应力混凝土用金属波纹管》。

二、尺寸：

40、45、50、55、60、65、70、75、80、85、90、95、96、102（套）

三、 利用方式：

拔取试样长度不小于300mm，将上下夹具，放置正在被测管件上，正在z小刻度不低于10N的试验机上以不跨越20N/s的加载速度均布荷载曲至值。
